板翘反直系统
HOME > 产品介绍首页 > 板翘反直系统
基板板翘反直系统　
WARP REFORM SYSTEM

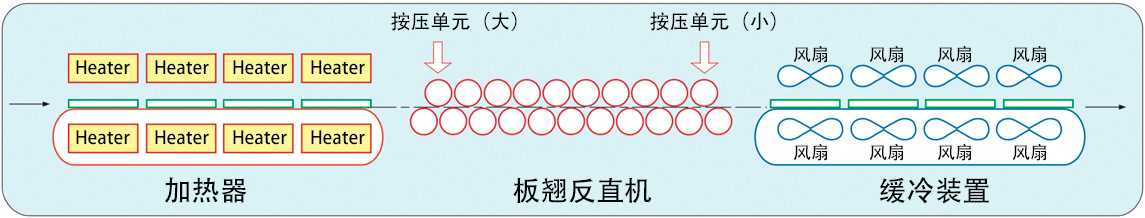

“基板板翘反直系统”由融入本公司知识经验的加热机、板翘反直机和缓冷装置的组合构成。

通过使用远红外线加热器的传送带炉，可迅速加热基板。而且，与使用干燥箱的加热不同，此为对每一张基板进行加热的方式，因此每张基板的温度差异较小。
通过上下共41根滚轮将基板的板翘压直。在进料侧用力按压基板，在出料侧则轻微按压。
使用风扇在室温条件下逐渐冷却基板，控制基板再次板翘。
●处理能力强
●板翘反直效果好
●板翘反复的情况少
以上特点获得了高度评价

基板板翘反直系统

基板反り直しシステム図

基板板翘反直系统

工件规格

●尺寸　100×100mm～430×510mm
●厚度　0.3～1.6mm
生产线规格
●尺寸　（W）6095×（D）1100×（H）1675（抬起时为1800）mm
●电源　支持各种电源
●空气　压力0.5Mpa、空气流量200ℓ/min（ANR）以下
●排气（过热器）　最大风量6.5㎥　风管直径φ75mm

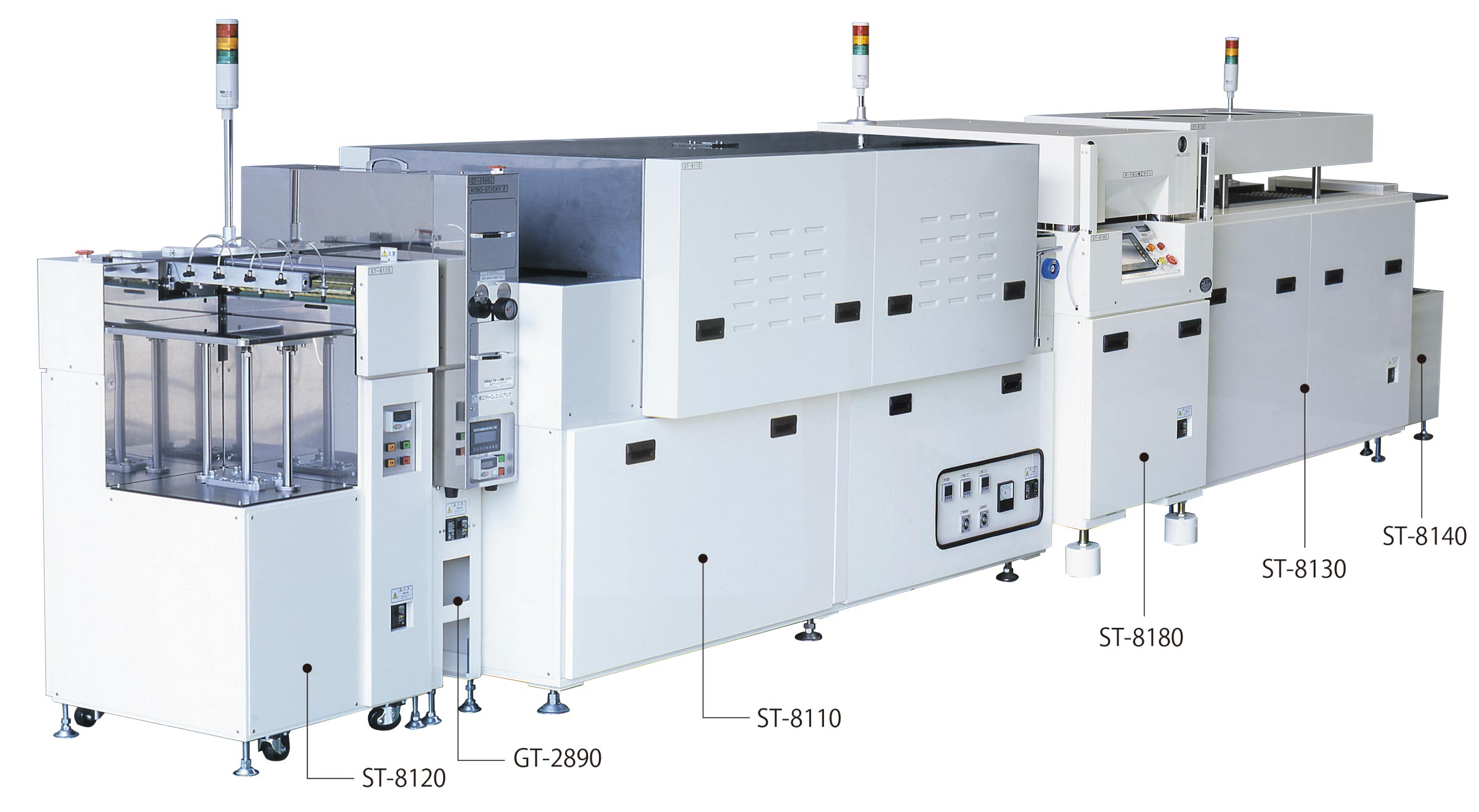

ST-8120 基板投板机
GT-2890 清洁滚轮式清洁装置
ST-8110 加热机
ST-8180 板翘反直机
ST-8130 缓冷装置
ST-8140 基板取板机
板翘检查机 ［自动判别式］　
WARP REFORM SYSTEM

执行投入基板→测量基板的板翘→选别合格品和不合格品等一系列操作的基板板翘的检查和判别系统。

●通过激光传感器测量基板的高度，计算基板的板翘值。
●处理能力最大为2.5秒/块。（根据基板的长度和传送带的速度，处理时间会有所不同）
板翘检查机 ［自动判别式］

工件规格

●尺寸　80×80mm～500×500mm
生产线规格
●尺寸　（W）3240×（D）1100×（H）1620mm
●电源　支持各种电源
●空气　压力0.5Mpa、空气流量200ℓ/min（ANR）以下
●测量再现性　±0.1mm
●测量范围　距皮带表面0.7～10mm ST-8120 基板投板机
ST-8120 基板投板机

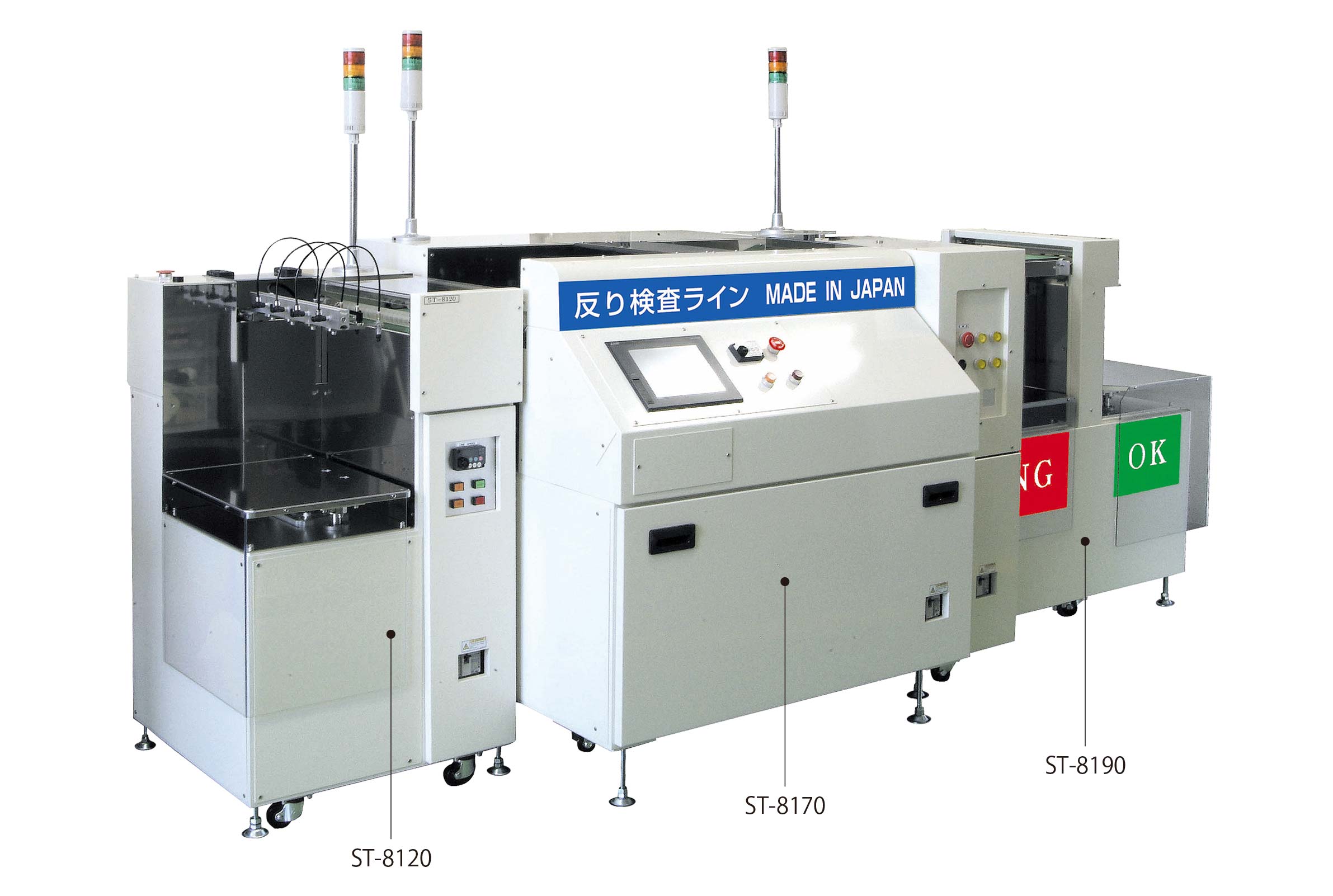

ST-8170 基板板翘检查机
ST-8190 自动分选取板机
板翘检查机 ［台式］　
WARP REFORM

台式基板板翘检查机。只需将基板至于台面按下开关，即可轻松进行基板的板翘检查。

●抽检简单易行
　检查不会出现个人差异，通过计算机管理数据，简单易行。
●与板翘反直系统共同使用，对板翘反直效果的管理将更为有效。

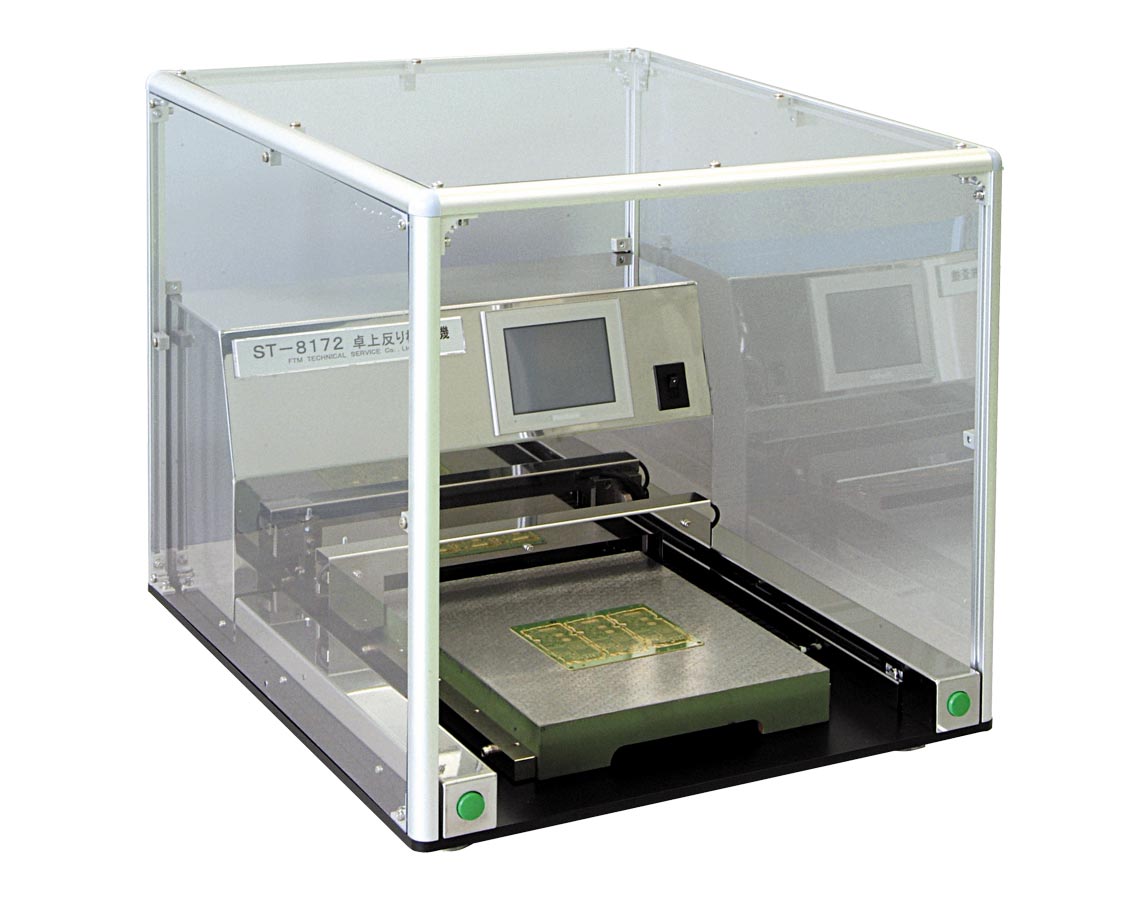

台式板翘检查机　ST-8172

规格

●机器尺寸　（W）600×（D）680×（H）600mm
●测量范围　面积 （W）300〜（D）280mm×（H）0.5〜10.0mm
●传感器　可视半导体激光器（波长670nm）
●使用电源　AC100V　3组　0.3A
●重量　约60kg
●附带品　取样软件（可将测量检查的数据导入Excel）
板翘检查机 ［台式］

↑
